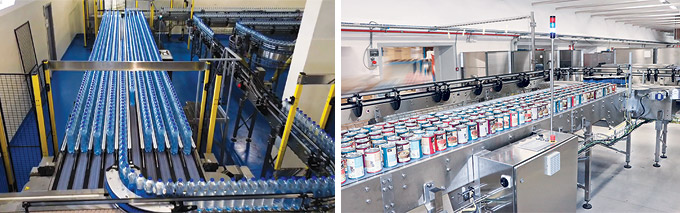

L’automazione e la supervisione dei nastri trasportatori SMI tramite il VLS (VaryLine System) PRO mantiene i punti di forza che l’hanno contraddistinta fino ad oggi.
La flessibilità e l’apertura assicurate da un’architettura PC-based e distribuita, l’utilizzo di una soluzione softPLC, l’HMI in grado di offrire un’ampia parametrizzazione e tutti gli elementi che hanno contraddistinto la generazione basata sul fieldbus seriale PROFIBUS-DP lasciano ora il posto alla soluzione VLSPRO ETHERCAT (Ethernet for Control Automation Technology), più moderna, performante, veloce e deterministica nel controllo.
Il controllo real-time e deterministico è cruciale in applicazioni dove il tempismo e la precisione sono fondamentali, come nei sistemi di automazione industriale avanzati e performanti.
I sistemi di controllo sono progettati per rispondere a eventi o stimoli in tempi specifici e prevedibili, garantendo che le azioni del sistema avvengano secondo un piano predefinito e deterministico, dove per comportamento deterministico si intende che, date le stesse condizioni iniziali e gli stessi input, il sistema produrrà sempre lo stesso output e lo stesso comportamento nelle tempistiche richieste.
In altre parole, non ci sono elementi aleatori o imprevisti che influenzano il risultato.
Vantaggi principali
VLSPRO ETHERCAT offre la possibilità di controllare al millisecondo ed in modo real-time e deterministico:
- fino a 98 nastri convogliatori (azionati tramite inverters ETHERCAT slave NORD)
- fino a 3 bancali di sfilamento e lo scambio segnali (via MODBUS/TCP o tramite segnali cablati) fino a 10 macchine in linea
- fino a 10 moduli I/O ethercat “slave”.
La nuova versione del sistema consente inoltre la connessione Industry 4.0 diretta a sistemi di supervisione (MES/ERP) con protocollo MODBUS/TCP (client o server) e OPC UA (server).

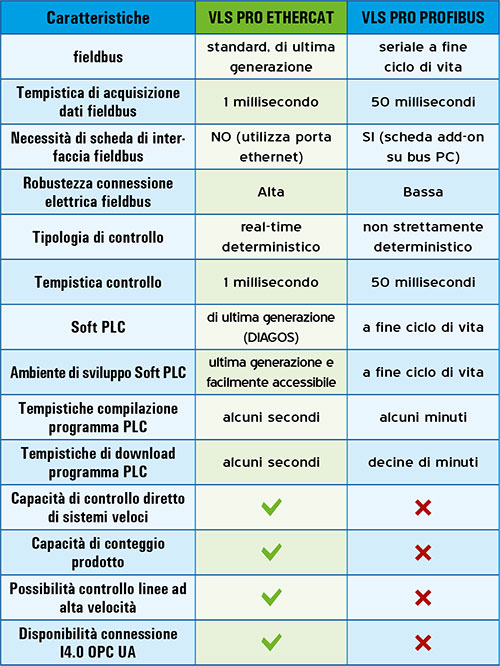

VLS PRO Profibus verso VLS PRO Ethercat
Architettura VLSPRO Ethercat
VLSPRO ETHERCAT si presenta con la semplice e classica configurazione composta da un panel-PC (POSYC®), dove viene eseguita l’HMI del controllo linea, che si connette via ethernet ad un PC-PLC (CPC) che esegue il programma di controllo della linea da parte della “softPLC” DIAGOS.
Il PC-PLC, tramite la sua seconda porta internet, si connette alla rete ETHERCAT e quindi ai sistemi in linea da controllare (inverter e moduli I/O), tipicamente attraverso almeno uno “switch” in modo da suddividerli in almeno in due sezioni (in funzione del layout di linea).
